پهنای باند سوئیچ شبکه

پهنای باند سوئیچ شبکه یا ظرفیت سوئیچینگ (Switching Capacity)، نشان‌دهنده حداکثر حجم داده‌ای است که دستگاه می‌تواند در یک ثانیه بین پورت‌های مختلف خود پردازش و جابه‌جا کند.

انتخاب ظرفیت و پهنای باند مناسب که بر حسب Gbps و Tbps سنجیده می‌شود، نقش مستقیمی در جلوگیری از ایجاد گلوگاه ترافیکی (Bottleneck)، کاهش تاخیر و حفظ سرعت واقعی تبادل اطلاعات دارد. استفاده از سوئیچ‌هایی با ظرفیت Non-Blocking به شما اطمینان می‌دهد که در شبکه‌های حساس و پرترافیک، تمام تجهیزات متصل بتوانند با حداکثر توان و بدون افت کیفیت، داده‌های خود را منتقل کنند.

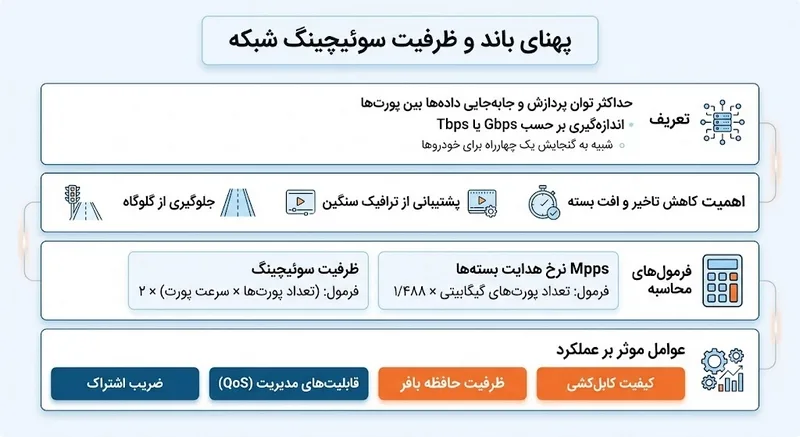

پهنای باند سوئیچ شبکه چیست؟

پهنای باند سوئیچ شبکه (Network Switch Bandwidth) که در مشخصات فنی با نام ظرفیت سوئیچینگ (Switching Capacity) نیز شناخته می‌شود، حداکثر حجم داده‌ای است که یک سوئیچ می‌تواند در یک ثانیه بین پورت‌های مختلف خود جابه‌جا و پردازش کند. این پهنای باند بر حسب gigabits per second (Gbps) یا terabits per second (Tbps) سنجیده می‌شود و توانایی داخلی سوئیچ را برای مدیریت هم‌زمان ترافیک شبکه نشان می‌دهد.

برای درک بهتر، سوئیچ شبکه را مانند یک چهارراه بزرگ در نظر بگیرید؛ سرعت پورت‌ها (مانند ۱ گیگابیت بر ثانیه) عرض هر خیابان ورودی را نشان می‌دهد، اما پهنای باند سوئیچ، گنجایش کل چهارراه برای عبور دادن هم‌زمان تمام خودروهاست. اگر ظرفیت داخلی سوئیچ کمتر از مجموع ترافیک پورت‌ها باشد، پهنای باند محدود شده و شبکه دچار افت سرعت شدید می‌شود.

اهمیت پهنای باند سوئیچ در زیرساخت شبکه

به نقل از ruijie:

“This parameter of your device has a direct impact on your network performance and the overall efficiency of the devices connected to them. By this term, one can quickly understand the maximum amount of data a network switch can handle within a specific time frame.

First, which is quite obvious is that it has an impact on the speed at which data can be transferred between devices within this network. So, in short, a higher capacity of switching translates to faster communication. This will reduce latency values and also ensures a smooth data flow.”

این پارامترِ دستگاه شما، تأثیر مستقیمی بر عملکرد شبکه و بهره‌وری کلی دستگاه‌های متصل به آن دارد. از طریق این مفهوم، می‌توان به سرعت درک کرد که یک سوئیچ شبکه در یک بازه زمانی مشخص، حداکثر چه مقدار داده را می‌تواند مدیریت و پردازش کند.

اولین مورد که کاملاً واضح است، تأثیر آن بر سرعت انتقال داده‌ها بین دستگاه‌های درون شبکه است. به طور خلاصه، ظرفیت سوئیچینگ بالاتر به معنای ارتباطات سریع‌تر است. این امر میزان تأخیر (Latency) را کاهش داده و همچنین جریان روان و بدون افت داده‌ها را تضمین می‌کند.

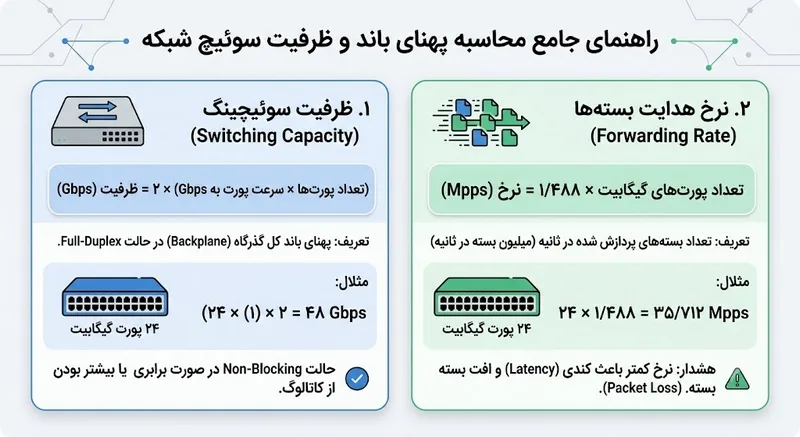

شیوه محاسبه پهنای باند واقعی و ظرفیت سوئیچ

برای اطمینان از عملکرد بدون کندی و ارزیابی توان واقعی سوئیچ شبکه، برسی صرفِ عدد سرعت پورت‌ها کافی نیست. کارشناسان شبکه برای محاسبه ظرفیت پردازش و پهنای باند واقعی سوئیچ از دو فرمول اصلی استفاده می‌کنند:

۱. فرمول محاسبه ظرفیت سوئیچینگ (Switching Capacity)

این فرمول پهنای باند کل گذرگاه (Backplane) سوئیچ را مشخص می‌کند. از آنجا که تمام پورت‌ها توانایی ارسال و دریافت هم‌زمان داده را دارند (حالت Full-Duplex)، سرعت هر پورت در عدد ۲ ضرب می‌شود:

(تعداد پورت‌ها × سرعت هر پورت به Gbps) × ۲ = ظرفیت سوئیچینگ

مثال: یک سوئیچ ۲۴ پورت گیگابیتی (۱Gbps) را در نظر بگیرید:

۴۸ گیگابیت بر ثانیه = ۲ × (۱Gbps سرعت هر پورت × ۲۴ پورت)

اگر ظرفیت درج‌شده روی کاتالوگ سوئیچ ۴۸Gbps یا بیشتر باشد، این دستگاه در حالت Non-Blocking قرار دارد؛ یعنی تمام ۲۴ پورت می‌توانند به‌طور هم‌زمان با حداکثر سرعت ۱Gbps بدون افت کیفیت داده ردوبدل کنند.

۲. فرمول محاسبه نرخ هدایت بسته‌ها (Forwarding Rate)

سرعت سوئیچ فقط به حجم داده وابسته نیست، بلکه به تعداد بسته‌هایی (Packets) که در ثانیه پردازش می‌کند نیز بستگی دارد و بر حسب Mpps (میلیون بسته در ثانیه) سنجیده می‌شود. در استاندارد اترنت، یک پورت ۱ گیگابیتی برای کوچک‌ترین بسته‌ها (۶۴ بایتی) حداکثر به ۱/۴۸۸ Mpps نرخ پردازش نیاز دارد.

تعداد پورت‌های گیگابیتی × ۱/۴۸۸ = نرخ هدایت (Mpps)

مثال: برای همان سوئیچ ۲۴ پورت گیگابیتی:

۳۵/۷۱۲ میلیون بسته در ثانیه = ۱/۴۸۸ × ۲۴ پورت

اگر نرخ Mpps سوئیچ در مشخصات فنی کمتر از این عدد باشد، سوئیچ در ترافیک‌های سنگین دچار تاخیر (Latency) و افت بسته (Packet Loss) خواهد شد.

تفاوت پهنای باند اسمی و پهنای باند واقعی

عدد درج‌شده روی کارت کارتن سوئیچ، پهنای باند اسمی (Theoretical Bandwidth) است. اما پهنای باند واقعی (Actual Throughput) تحت تاثیر عواملی مثل حجم هدر بسته‌ها (Overhead)، پروتکل‌های کنترلی شبکه (مانند STP و VLAN)، کیفیت کابل‌کشی و میزان تداخل فرکانسی تا ۱۵ الی ۲۰ درصد کمتر از حد نظری خواهد بود.

انواع استاندارد پهنای باند بر اساس سرعت پورت‌ها

پورت‌های روی سوئیچ، درگاه‌های ورودی و خروجی داده‌ها هستند و توان خروجی آن‌ها نوع و میزان پهنای باند کلی سوئیچ را تعیین می‌کند. با پیشرفت زیرساخت‌های شبکه، استانداردهای متفاوتی برای سرعت پورت‌ها تعریف شده است تا هر سازمان بر اساس حجم تبادل داده و بودجه خود، مناسب‌ترین گزینه را انتخاب کند. در ادامه، انواع استاندارد پهنای باند را بر اساس سرعت پورت‌ها بررسی می‌کنیم:

۱. سوئیچ‌های فست اترنت (Fast Ethernet – ۱۰/۱۰۰ Mbps)

این استاندارد قدیمی‌ترین نسلِ همچنان کاربردی است که سرعت حداکثری ۱۰۰ مگابیت بر ثانیه را روی هر پورت ارائه می‌دهد. پهنای باند این سوئیچ‌ها برای شبکه‌های بسیار کوچک خانگی، اتصال دستگاه‌های کم‌مصرف مانند تلفن‌های VoIP، پرینترهای تحت شبکه و دوربین‌های مداربسته اقتصادی مناسب است. در این تجهیزات، پهنای باند کلی سوئیچینگ معمولاً محدود بوده و پاسخگوی انتقال فایل‌های سنگین یا شبکه‌های پرجمعیت نیست.

۲. سوئیچ‌های گیگابیت اترنت (Gigabit Ethernet – ۱۰/۱۰۰/۱۰۰۰ Mbps)

امروزه استاندارد ۱ گیگابیت بر ثانیه (۱Gbps) به پهنای باند پایه و استاندارد در اکثر شبکه‌های اداری، تجاری و حتی خانگی تبدیل شده است. سوئیچ‌های گیگابیتی سرعت انتقالی تا ۱۰ برابر بیشتر از نسل فست اترنت فراهم می‌کنند و برای استریم ویدیوهای باکیفیت، انتقال سریع فایل‌ها بین سیستم‌ها و پشتیبانی از چندین کاربر فعال به‌صورت هم‌زمان عالی هستند. معمولاً سوئیچ‌های گیگابیتی از ظرفیت سوئیچینگ بالایی بهره می‌برند تا تمامی پورت‌ها بتوانند تبادل داده بی‌نقصی داشته باشند.

۳. سوئیچ‌های ۱۰ گیگابیت و بالاتر (۱۰G/40G/100G)

این دسته برای شبکه core، اتصال سوئیچ‌ها به یکدیگر (Uplink)، دیتاسنترها و سازمان‌های بزرگ طراحی شده است:

• استفاده از پورت‌های ۱۰G (10 گیگابیت بر ثانیه): برای جلوگیری از ایجاد گلوگاه در خطوط اصلی شبکه و اتصال سرورهای پرمصرف استفاده می‌شود.
• استانداردهای بالاتر (۴۰G و ۱۰۰G): در مراکز داده و زیرساخت‌های بسیار بزرگ کاربرد دارد که حجم تبادل اطلاعات در آن‌ها عظیم است.

در این کلاس از سوئیچ‌ها، پهنای باند کل سوئیچینگ (Backplane) بسیار بالا بوده و فرکانس پردازشی دستگاه اجازه می‌دهد داده‌ها بدون کوچک‌ترین وقفه یا تاخیر انتقال یابند.

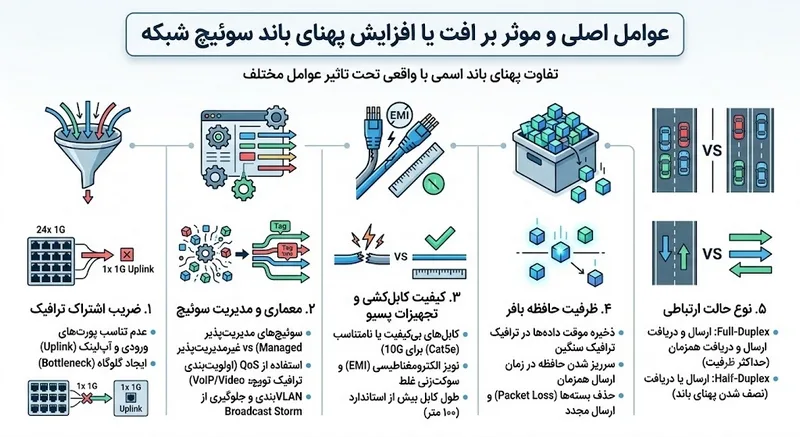

عوامل اصلی و موثر بر افت یا افزایش پهنای باند سوئیچ شبکه

پهنای باند واقعی که کاربر در شبکه تجربه می‌کند، همیشه برابر با حداکثر ظرفیت اسمی ثبت‌شده روی سوئیچ نیست. میزان بازدهی، سرعت واقعی و عملکرد بدون کندی یک سوئیچ تحت تاثیر عوامل سخت‌افزاری، نرم‌افزاری و زیرساختی متعددی قرار دارد که می‌توانند پهنای باند را بهینه‌سازی کرده یا آن را شدت کاهش دهند.

۱. ضریب اشتراک ترافیک (Oversubscription Ratio)

یکی از دلایل اصلی افت پهنای باند، عدم تناسب میان ظرفیت پورت‌های ورودی و پورت‌های آپ‌لینک (Uplink) است. اگر چندین پورت گیگابیتی (مثلاً ۲۴ پورت) اطلاعات خود را هم‌زمان به سمت یک پورت آپ‌لینک ۱ گیگابیتی ارسال کنند، پهنای باند خروجی بین کاربران تقسیم شده و شبکه دچار گلوگاه (Bottleneck) می‌شود. رعایت نسبت استاندارد (مثلاً ۱ به ۴ یا ۱ به ۸) در طراحی شبکه، مانع افت سرعت می‌شود.

۲. معماری و قابلیت‌های مدیریت سوئیچ (Managed vs. Unmanaged)

نوع معماری سوئیچ تعیین می‌کند که ترافیک با چه کیفیتی پردازش شود:

• سوئیچ‌های غیرمدیریت‌پذیر (Unmanaged): هیچ کنترلی روی پهنای باند ندارند و در صورت افزایش ترافیک، بسته‌ها در صف پردازش معطل شده یا حذف می‌شوند.
• سوئیچ‌های مدیریت‌پذیر (Managed): با بهره‌گیری از پروتکل‌های پیشرفته نظیر QoS (کیفیت خدمات) ترافیک‌های حساس (مانند تماس‌های تصویری و صوت VoIP) را اولویت‌بندی کرده و با VLAN‌بندی (شبکه‌های مجازی) از پخش هم‌زمان داده در کل شبکه (Broadcast Storm) و هدر رفتن پهنای باند جلوگیری می‌کنند.

۳. کیفیت کابل‌کشی و تجهیزات پسیو متصل

ارتباط مستقیمی میان تجهیزات پسیو و توان خروجی سوئیچ وجود دارد. استفاده از کابل‌های بی‌کیفیت یا نامتناسب (مثلاً استفاده از کابل Cat5e برای پورت‌های ۱۰G به جای Cat6a)، نویزهای الکترومغناطیسی (EMI)، سوکت‌زنی نادرست و طول کابل بیش از حد استاندارد (فراتر از ۱۰۰ متر) باعث افت شدید سیگنال، ارسال مجدد بسته‌ها (Retransmission) و در نتیجه افت پهنای باند واقعی سوئیچ می‌شود.

۴. ظرفیت حافظه بافر (Buffer Memory)

حافظه بافر سوئیچ محل ذخیره موقت بسته‌های داده در زمان ترافیک سنگین است. اگر ظرفیت بافر سوئیچ کم باشد، در زمان ارسال هم‌زمان داده‌ها توسط چند دستگاه، حافظه سریعاً پر شده و سوئیچ مجبور به دور ریختن بسته‌ها (Packet Loss) می‌شود. این اتفاق باعث ارسال مجدد اطلاعات و افت محسوس سرعت خواهد شد.

۵. نوع حالت ارتباطی (Half-Duplex در برابر Full-Duplex)

اگر پورت‌های سوئیچ به دلیل عدم تنظیم درست یا افت کیفیت کابل در حالت Half-Duplex (ارسال یا دریافت در یک لحظه) کار کنند، پهنای باند پورت کاملاً نصف می‌شود. عملکرد در حالت Full-Duplex (ارسال و دریافت هم‌زمان) برای استفاده از حداکثر ظرفیت پهنای باند ضروری است.

راهنمای انتخاب و محاسبه پهنای باند سوئیچ مناسب برای پروژه

انتخاب درست پهنای باند سوئیچ شبکه، از هزینه اضافی برای خرید تجهیزات بیش‌از‌حد توان جلوگیری کرده و مانع افت سرعت و ایجاد گلوگاه (Bottleneck) در شبکه می‌شود. برای انتخاب دقیق، باید الگوی مصرف، تعداد کاربران و نوع داده‌های در حال تبادل در پروژه را تحلیل کنید.

۱. محاسبه نیاز پروژه‌های خانگی و اداری کوچک (SOHO)

در شبکه‌های کوچک با کمتر از ۱۰ تا ۱۵ کاربر که فعالیت‌ها شامل وب‌گردی، استفاده از نرم‌افزارهای حسابداری و اشتراک‌گذاری فایل‌های متنی است:

• نیاز پهنای باند: پورت‌های Gigabit (10/100/1000 Mbps) کاملاً پاسخگو هستند.
• ظرفیت سوئیچینگ مورد نیاز: برای یک سوئیچ ۸ یا ۱۶ پورت گیگابیتی، ظرفیت سوئیچینگ بین ۱۶Gbps تا ۳۲Gbps عالی است.

نیازی به خرید سوئیچ‌های گران‌قیمت مدیریت‌پذیر یا پورت‌های ۱۰G نیست؛ یک سوئیچ گیگابیتی غیرمدیریت‌پذیر کیفیت لازم را تامین می‌کند.

۲. محاسبه نیاز شرکت‌ها و شبکه‌های متوسط

در شرکت‌هایی با ۱۵ تا ۵۰ کاربر که تبادل فایل‌های حجیم، پرینت تحت شبکه، تماس‌های تصویری و سیستم‌های تلفنی VoIP جریان دارد:

• نیاز پهنای باند: پورت‌های اصلی باید ۱ گیگابیت بر ثانیه باشند، اما پورت‌های Uplink (اتصال سوئیچ به سرور یا سوئیچ اصلی) باید حتماً سرعت ۲.۵G یا ۱۰G SFP+ داشته باشند.
• ظرفیت سوئیچینگ مورد نیاز: برای یک سوئیچ ۲۴ پورت، حداقل ظرفیت ۵۲Gbps و نرخ پردازش ۳۸Mpps پیشنهاد می‌شود.

استفاده از سوئیچ‌های مدیریت‌پذیر خرد (Smart Managed) جهت اعمال QoS برای اولویت‌بندی ترافیک صوت و ویدیو الزامی است.

۳. محاسبه نیاز سازمان‌های بزرگ، دوربین‌های مداربسته (CCTV) و دیتاسنترها

در پروژه‌های بزرگ با بیش از ۵۰ کاربر، یا شبکه‌هایی که ۱۰ها دوربین IP با کیفیت ۴K به‌صورت ۲۴ ساعته ویدیو ضبط می‌کنند:

• نیاز پهنای باند: پورت‌های دسترسی حداقل ۱Gbps (همراه با قابلیت PoE برای دوربین‌ها و اکسس‌پوینت‌ها) و پورت‌های اصلی/آپلینک ۱۰G/40G باشند.
• فرمول محاسبه ترافیک دوربین‌ها: تعداد دوربین‌ها را در بیت‌ریت هر دوربین ضرب کنید. مثلاً ۳۰ دوربین با نرخ ۸Mbps حدود ۲۴۰Mbps پهنای باند مداوم ایجاد می‌کنند. پهنای باند سوئیچ باید توان پاسخگویی به این بارِ زنده را داشته باشد.

انتخاب سوئیچ‌های Full Non-Blocking با حافظه بافر بالا (حداقل ۴ تا ۱۲ مگابایت) و پشتیبانی از VLAN‌بندی پیشرفته برای جداسازی ترافیک سازمان.

کلام پایانی

برای داشتن یک شبکه پایدار، پرسرعت و بدون قطعی، باید زیرساخت‌های اکتیو و پسیو را به‌طور هم‌زمان و متناسب با یکدیگر بهینه‌سازی کنید؛ به این معنا که علاوه بر محاسبه دقیق ظرفیت سوئیچینگ برای جلوگیری از گلوگاه‌های ترافیکی و کندی شبکه، استفاده از بستر ارتباطی باکیفیت (نظیر خرید کابل شبکه utpاستاندارد) نیز کاملاً ضروری است تا دستگاه‌های قدرتمند بتوانند بدون هدررفت سیگنال، تمام توان و پهنای باند واقعی خود را ارائه دهند.
