گاهی یک شبکه ظاهراً عیب و ایرادی ندارد؛ رک استاندارد نصب شده، سوئیچها روشن هستند، چراغ پورتها چشمک میزنند و همه چیز آماده بهرهبرداری است؛ اما چند روز بعد کاربران از افت سرعت، قطع و وصل شدن ارتباط یا ناپایداری شبکه گلایه میکنند.
در چنین شرایطی معمولاً اولین مظنون، تجهیزات اکتیو شبکه است؛ در حالی که در بسیاری از پروژهها، مشکل از همان جایی شروع میشود که کمتر کسی به آن توجه کرده است: کیفیت واقعی کابلکشی شبکه که با تست فلوک کابل شبکه (Fluke Test) بررسی میشود.
تست فلوک چیست؟

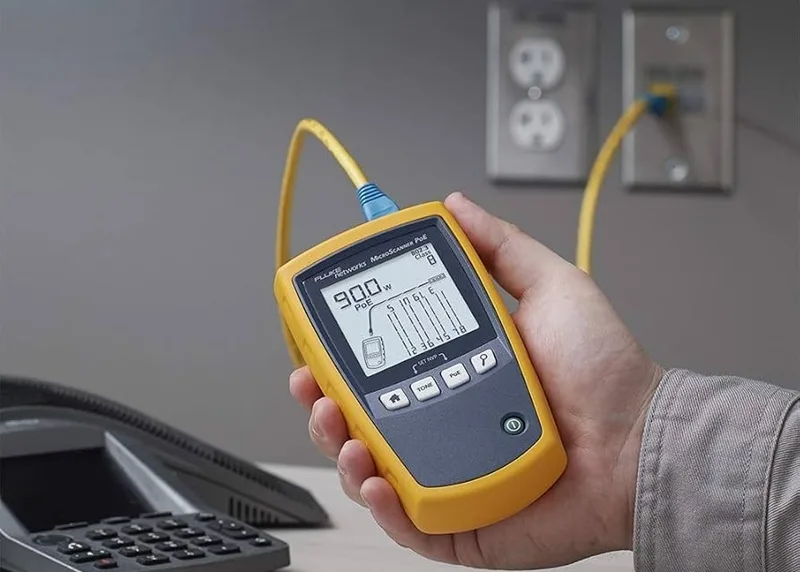

تست فلوک کابل شبکه روشی استاندارد برای ارزیابی کیفیت کابلکشی ساختاریافته است که با استفاده از دستگاههای تخصصی شرکت Fluke Networks انجام میشود. این دستگاهها فقط بررسی نمیکنند که کابل از یک سر به سر دیگر متصل باشد؛ بلکه عملکرد واقعی لینک شبکه را مطابق استانداردهای بینالمللی مانند TIA و ISO/IEC اندازهگیری میکنند.
به بیان ساده، تست فلوک بررسی میکند که آیا این کابل واقعاً میتواند اطلاعات را با سرعت و کیفیتی که از یک کابل Cat6، Cat6A یا Cat7 انتظار داریم منتقل کند؟

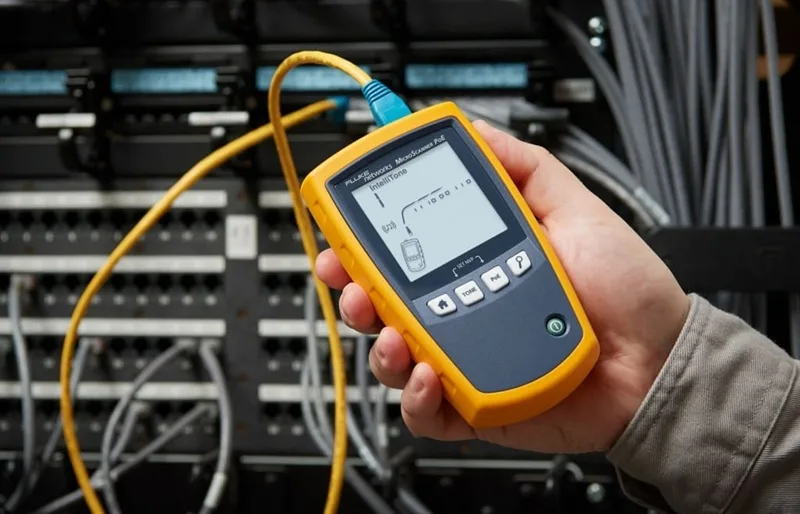

تست فلوک چه چیزی را بررسی میکند؟
برخلاف تسترهای ساده که فقط اتصال رشتههای کابل را بررسی میکنند، دستگاه Fluke دهها پارامتر الکتریکی را تحلیل میکند؛ از جمله:
- کیفیت انتقال سیگنال
- میزان افت سیگنال در طول کابل
- وجود نویز بین زوج سیمها
- کیفیت پانچ و سوکتزنی
- طول واقعی لینک
- تطابق کابلکشی با استانداردهای شبکه
به همین دلیل ممکن است کابلی با یک تستر معمولی کاملاً سالم به نظر برسد، اما هنگام تست فلوک مردود شود.
تفاوت تست فلوک با تستر معمولی کابل شبکه
بسیاری تصور میکنند اگر یک تستر ساده چراغهای ۱ تا ۸ را به ترتیب روشن کند، کابل دیگر مشکلی ندارد. واقعیت این است که این تسترها فقط از وصل بودن سیمها مطمئن میشوند؛ اما دستگاه تست Fluke کیفیت انتقال داده را بررسی میکند؛
برای مثال، ممکن است:
- ترتیب سیمها کاملاً صحیح باشد
- سوکتها نیز به درستی پانچ شده باشند
- اما به دلیل باز شدن بیش از حد پیچش زوج سیمها یا استفاده از کابل بیکیفیت، لینک نتواند سرعت ۱۰ گیگابیت را بهدرستی پشتیبانی کند.
چرا تست فلوک کابل شبکه اهمیت دارد؟
شاید با خودتان بگویید هزینه کابلکشی شبکه بخش کوچکی از هزینه کل پروژه است، اما باید بدانید اگر همان کابلکشی به درستی اجرا نشده باشد، تشخیص ایرادها بعد از بهرهبرداری، هزینههای نگهداری را به شکل قابل توجهی افزایش میدهد.
به همین دلیل بسیاری از شرکتهای معتبر، تحویل پروژه بدون گزارش تست فلوک را اصلاً قبول نمیکنند.
مهمترین مزایای انجام تست Fluke کابل شبکه عبارتاند از:
- تضمین کیفیت کابلکشی: مشخص میکند اجرای کابلکشی مطابق استانداردهای شبکه انجام شده است.
- پیشگیری از افت عملکرد شبکه: مشکلاتی مانند کاهش سرعت، قطعی ارتباط و Packet Loss را پیش از بهرهبرداری شناسایی میکند.
- کشف ایرادهای پنهان: خطاهایی مانند سوکتزنی غیراستاندارد، خمشدگی کابل، باز شدن زوجها و نویز الکتریکی را آشکار میکند.
- ارائه گزارش مستند: برای هر لینک گزارش Pass/Fail تولید میکند که در پروژههای حرفهای بهعنوان مستند تحویل پروژه استفاده میشود.
تست فلوک کابل شبکه چه پارامترهایی را اندازهگیری میکند؟
گزارش تست Fluke فقط یک برگه با عبارت Pass یا Fail نیست. پشت این تست، مجموعهای از اندازهگیریهای دقیق صف کشیدهاند تا هر کدام بخشی از کیفیت لینک شبکه را ارزیابی کنند. به عنوان مثال:
Wiremap یا نقشه سیمها
اولین مرحله، بررسی آرایش سیمهای داخل کابل است. دستگاه تست فلوک مطمئن میشود هر هشت رشته دقیقاً در جای صحیح خود قرار گرفتهاند و مشکلاتی مانند موارد زیر وجود ندارد:
- جابهجایی زوج سیمها
- قطع بودن یکی از رشتهها
- اتصال کوتاه
- اتصال معکوس
- Split Pair یکی از رایجترین خطاهای کابلکشی
این بخش همان چیزی است که تسترهای معمولی هم تا حدی بررسی میکنند، اما Fluke آن را با دقت بسیار بالاتری انجام میدهد.
Length یا طول واقعی کابل
دستگاه تست فلوک طول دقیق هر لینک را اندازهگیری میکند؛ نه بر اساس متراژ اعلامشده توسط نصاب، بلکه با تحلیل زمان حرکت سیگنال در کابل.
این پارامتر اهمیت زیادی دارد، زیرا استاندارد اترنت برای بیشتر کابلهای مسی، طول ۹۰ متر برای Permanent Link و ۱۰۰ متر برای Channel را توصیه میکند. عبور از این محدوده میتواند باعث افت کیفیت ارتباط شود.
NEXT یا تداخل سیگنال بین زوجها
یکی از مهمترین بخشهای تست فلوک، اندازهگیری Near-End Crosstalk یا همان NEXT است.
وقتی داده با سرعت بالا داخل کابل حرکت میکند، گاهی سیگنال یک زوج سیم روی زوج مجاور اثر بگذارد. اگر این تداخل بیش از حد باشد، کیفیت انتقال اطلاعات کاهش پیدا میکند و احتمال بروز خطا افزایش مییابد.
Return Loss یا بازگشت سیگنال
در یک کابل استاندارد، سیگنال باید تا مقصد حرکت کند؛ اما اگر امپدانس کابل یا کیفیت اتصالات مناسب نباشد، بخشی از سیگنال به سمت فرستنده بازمیگردد.
Return Loss نامناسب معمولاً به دلایل زیر ایجاد میشود:
- پانچ غیراستاندارد کیستون
- سوکتزنی نامناسب
- خم شدن بیش از حد کابل
- استفاده از تجهیزات بیکیفیت
Insertion Loss یا افت سیگنال
Insertion Loss تست افت سیگنال کابل شبکه است و نشان میدهد هنگام عبور داده از کابل، چه مقدار از توان سیگنال از بین میرود. عوامل مؤثر بر این پارامتر عبارتاند از:
- طول زیاد کابل
- کیفیت پایین رسانا
- جنس نامناسب کابل
- کیفیت پایین اتصالات
Delay Skew یا اختلاف زمان رسیدن سیگنالها
اطلاعات در کابل شبکه به صورت همزمان روی چهار زوج سیم منتقل میشوند. اگر یکی از این زوجها دیرتر از بقیه داده را به مقصد برساند، گیرنده باید منتظر بماند تا همه اطلاعات کامل شوند. این اختلاف زمانی همان Delay Skew است.

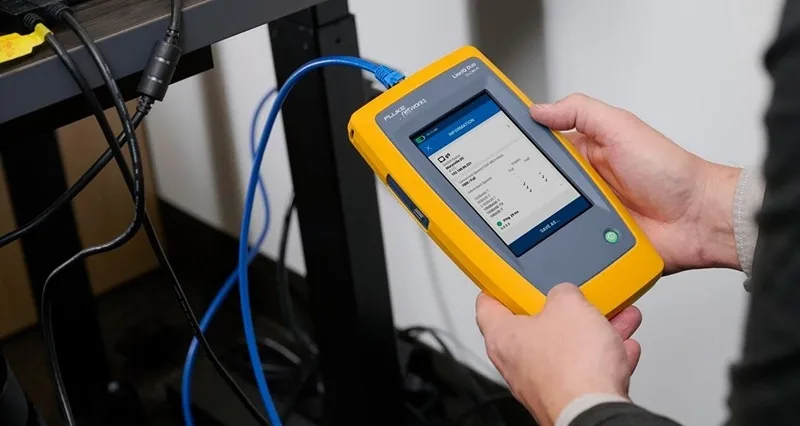

انواع تست فلوک کابل شبکه
بسته به اینکه قصد بررسی کدام بخش از شبکه را داشته باشید، معمولاً یکی از دو روش زیر استفاده میشود.
تست پرمننت لینک یا Permanent Link
این تست کابل شبکه، فقط کابلکشی ثابت ساختمان را بررسی میکند؛ یعنی از پچ پنل داخل رک تا پریز شبکه روی دیوار.
در تست پرمننت لینک تجهیزات جانبی مانند پچکوردها در اندازهگیری دخالت ندارند و کیفیت اجرای کابلکشی ساختاریافته بهصورت مستقل ارزیابی میشود.
به همین دلیل، تقریباً تمام پروژههای حرفهای هنگام تحویل، بر اساس تست Permanent Link تأیید میشوند.
تست چنل کابل شبکه (تست Channel)
در تست چنل کابل شبکه علاوه بر تست کابل شبکه اصلی، تمام اجزای مسیر ارتباط نیز بررسی میشوند؛ از جمله:
- پچکورد رک
- کابل اصلی
- کیستون
- پریز شبکه
- پچکورد کاربر
تفاوت تست Channel و Permanent Link
اگر بخواهیم خیلی خلاصه تفاوت این دو تست را بیان کنیم:
- Permanent Link کیفیت اجرای کابلکشی را ارزیابی میکند.
- Channel عملکرد کل لینک شبکه را پس از نصب تجهیزات بررسی میکند.
پس شاید کابلکشی در تست Permanent Link کاملاً استاندارد باشد، اما یک پچکورد بیکیفیت باعث شود تست Channel نتیجه مطلوبی نداشته باشد.
چه زمانی باید تست فلوک انجام شود؟
برخلاف تصور رایج، تست فلوک فقط تست نهایی برای پایان پروژه نیست. هر زمان که بخواهید از سلامت و کیفیت واقعی کابلکشی شبکه مطمئن شوید، این تست میتواند ارزش خود را نشان دهد. البته در چند موقعیت، انجام تست Fluke کابل شبکه ضروری محسوب میشود:
- پس از اجرای کابلکشی: بهترین زمان برای انجام تست فلوک است تا ایرادهای احتمالی قبل از راهاندازی شبکه برطرف شوند.
- پیش از تحویل پروژه: گزارش تست فلوک بهعنوان مدرک استاندارد بودن کابلکشی به کارفرما ارائه میشود.
- هنگام عیبیابی کابل شبکه: در صورت بروز کندی، قطعی یا ناپایداری، تست فلوک مشخص میکند مشکل از کابلکشی است یا تجهیزات اکتیو.
- پس از اجرای پروژه توسط پیمانکار: درخواست گزارش تست فلوک، مطمئنترین راه برای ارزیابی کیفیت واقعی کابلکشی و اطمینان از آمادگی شبکه برای بهرهبرداری است.
نتیجه تست فلوک چگونه تفسیر میشود؟
پس از پایان تست، دستگاه Fluke گزارشی از وضعیت هر لینک ارائه میکند. مهمترین بخش این گزارش، نتیجه نهایی هر مسیر است که معمولاً به صورت Pass یا Fail نمایش داده میشود. اگر در زمینه خرید کابل شبکه با تست فلوک اطلاعات کاملی ندارید و نیاز به مشاوره دارید حتما قبل از خرید از مشاوران و کاشناسان مربوطه مشاوره بگیرید.
معنی Pass در تست فلوک
پاس شدن تست فلوک یعنی لینک شبکه تمام پارامترهای موردنیاز استاندارد را با موفقیت پشت سر گذاشته است و عملکرد آن در محدوده استاندارد قرار دارد و میتواند سرعت و کیفیت مورد انتظار را ارائه دهد.
معنی Fail در تست فلوک
فیل شدن تست فلوک یعنی حداقل یکی از پارامترهای اندازهگیریشده خارج از محدوده استاندارد قرار گرفته است.
این موضوع الزاماً به معنی قطع بودن کابل نیست؛ شاید ارتباط برقرار باشد، اما کیفیت انتقال داده برای استاندارد موردنظر کافی نباشد.
دلایل رایج فیل شدن تست فلوک
اگر نتیجه تست یک لینک Fail باشد، لزوماً به معنای خراب بودن کابل نیست. در بسیاری از موارد، ایراد از نحوه اجرا یا کیفیت تجهیزات پسیو شبکه است.
- استفاده از کابل بیکیفیت: کابلهای غیراستاندارد معمولاً الزامات شبکههای پرسرعت را برآورده نمیکنند.
- سوکتزنی یا کیستونزنی نادرست: پانچ غیراصولی، باز شدن بیش از حد زوجها یا استفاده از سوکت نامناسب از دلایل رایج Fail شدن تست است.
- خمشدگی بیش از حد کابل: خم شدن خارج از شعاع استاندارد میتواند باعث افت کیفیت سیگنال و افزایش نویز شود.
- طول بیش از حد لینک: عبور از حداکثر طول استاندارد، احتمال افت سیگنال و مردود شدن تست را افزایش میدهد.
- تداخل الکترومغناطیسی: عبور کابل شبکه در کنار کابلهای برق یا تجهیزات پرقدرت، کیفیت انتقال داده را کاهش داده و در تست فلوک قابل شناسایی است.
آیا همه پروژههای شبکه به تست فلوک نیاز دارند؟
اگر بخواهیم کوتاه بگوییم، خیر؛ اما هر پروژهای که قرار است روی آن حساب باز کنید، به تست فلوک نیاز دارد.
تست فلوک برای شبکههای خانگی
در شبکههای خانگی یا پروژههای بسیار کوچک، معمولاً یک تستر ساده برای اطمینان از برقراری ارتباط بین دو سر کابل کافی است. اما هرچه تعداد نودها بیشتر شود، سرعت شبکه افزایش پیدا کند یا قرار باشد تجهیزات گرانقیمتی روی بستر شبکه فعالیت کنند، دیگر نمیتوان تنها به روشن شدن چراغ لینک سوئیچ اکتفا کرد.
تست فلوک برای شرکت ها و دیتاسنترها
در شرکتها، سازمانها، مراکز داده و پروژههای کابلکشی ساختاریافته، تست فلوک عملاً بخشی از فرآیند استاندارد تحویل پروژه محسوب میشود. این گزارش نشان میدهد زیرساخت شبکه مطابق استانداردهای بینالمللی اجرا شده و در آینده نیز توان پشتیبانی از سرعتهای طراحیشده را خواهد داشت.
جمعبندی؛ تست فلوک چه ارزشی به پروژه شبکه اضافه میکند؟
در حقیقت آنچه در نهایت کیفیت واقعی زیرساخت را مشخص میکند، درستی اجرای کابلکشی است. تست فلوک دقیقاً برای همین مرحله طراحی شده است.
به همین دلیل، شرکتهای حرفهای اجرای شبکه معمولاً پروژه را بدون ارائه گزارش تست فلوک تحویل نمیدهند. این گزارش نهتنها خیال کارفرما را از سلامت زیرساخت راحت میکند، بلکه در آینده نیز هنگام عیبیابی کابل شبکه، توسعه یا ارتقای شبکه به یک مرجع ارزشمند تبدیل خواهد شد.
